Zadanie 6. (0–1)

2026 styczen probna · IV Kinetyka i statyka chemiczna. Energetyka reakcji chemicznych

Treść

Do reaktora o stałej pojemności wprowadzono próbkę gazowego związku A i zainicjowano reakcję:

$\ce{A (g) <=> 2B (g)}$

W czasie trwania reakcji mierzono stężenie związku A. Zależność zmian stężenia związku A od czasu przedstawiono na wykresie.

Wykres: stężenie związku A maleje z ok. 1,0 do ok. 0,45 mol/dm3 w czasie 0-7 s, potem stałe

Na podstawie podanych informacji narysuj wykres przedstawiający zależność stężenia związku B od czasu trwania reakcji.

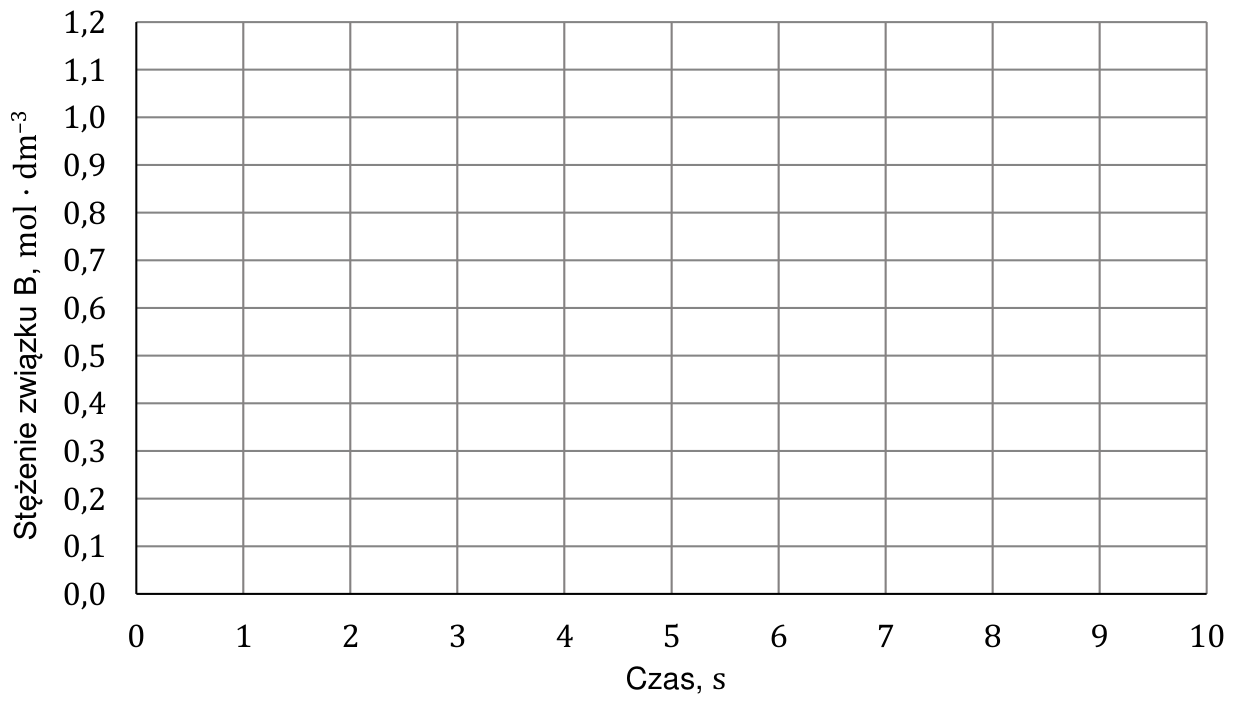

Pusta siatka do narysowania wykresu stężenia B

Pokaż odpowiedź

Wymagania określone w podstawie programowej

Wymaganie ogólne
I. Pozyskiwanie, przetwarzanie i tworzenie informacji. Zdający: 4) konstruuje wykresy […].

Wymaganie szczegółowe
IV. Kinetyka i statyka chemiczna. Energetyka reakcji chemicznych. Zdający: 1) definiuje […] szybkość reakcji (jako zmianę stężenia reagenta w czasie).

Zasady oceniania 1 pkt – poprawne narysowanie wykresu. 0 pkt – odpowiedź niespełniająca powyższego kryterium albo brak odpowiedzi.

Rozwiązanie

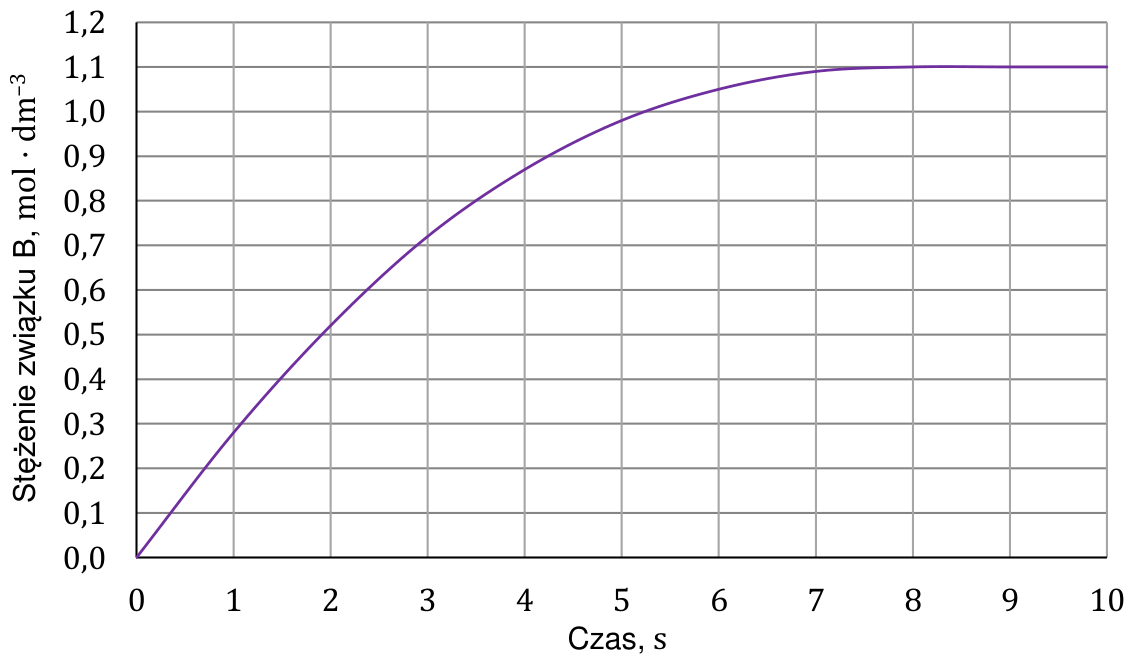

Wykres: stężenie związku B rośnie od 0 do ok. 1,1 mol/dm3 w czasie 0-7 s, potem stałe

Uwaga: Zdający nie musi zapisywać obliczeń (wystarczą szacunkowe stężenia związku B określone na podstawie równania reakcji i podanego w zadaniu wykresu dla związku A). • Wykres musi rozpoczynać się w punkcie (0,0). • Wykres w przedziale [0,6] musi być wykresem funkcji rosnącej (i wklęsłej). • Wykres w przedziale [8,10] musi być wykresem funkcji stałej (odcinkiem poziomym) o wartości 1,1.
